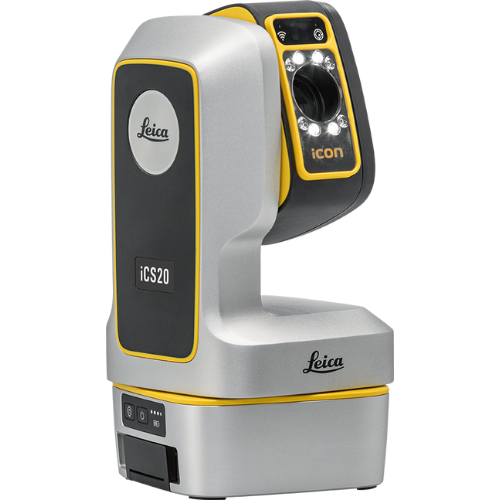

Leica iCON ICS20 on lihtsasti kasutatav 3D-mõõtmis- ja mahamärkimissensor, mis teenindab laia valikut professionaalseid rakendusi.
See sobib eriti hästi kasutajatele, kes soovivad üle minna traditsioonilistelt manuaalsetelt mõõtmis- ja mahamärkimismeetoditelt digitaalsetele töövoogudele.
Visuaalne mõõtmistehnoloogia kuvab alati hetkeolukorra ja hoiab ära millegi unustamise.
Mõõtmise keerukust vähendavad miinimumini ka automatiseeritud töövood ning intuitiivne ja valdkonnaspetsiifiline tarkvara Leica iCON trades.
Teostusmõõdistused koos kõigi detailidega siseviimistluseks
Nt köögimööbli ehitus, treppide ehitus, akende ja uste paigaldus
MEP-mahamärkimine
Riputuskohtade asukohad kütte-, ventilatsiooni- ja kliimaseadmete (HVAC)
ning torustike jaoks, samuti sisestused ja pilud lehtmetallitöödeks
Täisautomaatsed mahamärkimisrutiinid
Punktid põrandal või laes ning jooned torude seinaläbiviikude jaoks
Ühe inimesega opereerimine vähendab personalivajadust ja suurendab tootlikkust
Lihtsustatud mahamärkimis- ja mõõtmisprotsess tänu visuaalsele mõõtmistehnoloogiale
Kiiresti kasutusvalmis tänu automatiseeritud seadistusprotsessile
Lihtne ümberpaigutamine Leica vTarget’ite abil
Kiire ja tõhus andmete kogumine koos kõigi detailidega siseviimistluse jaoks
Automaatsed joon- ja alaskaneerimised kumerate või keerukate objektide puhul
Lihtsasti kasutatav, valdkonnaspetsiifiline Leica iCON trades tarkvara,
mis tagab tõhusad töövood, sujuva andmevoo ja selge dokumentatsiooni

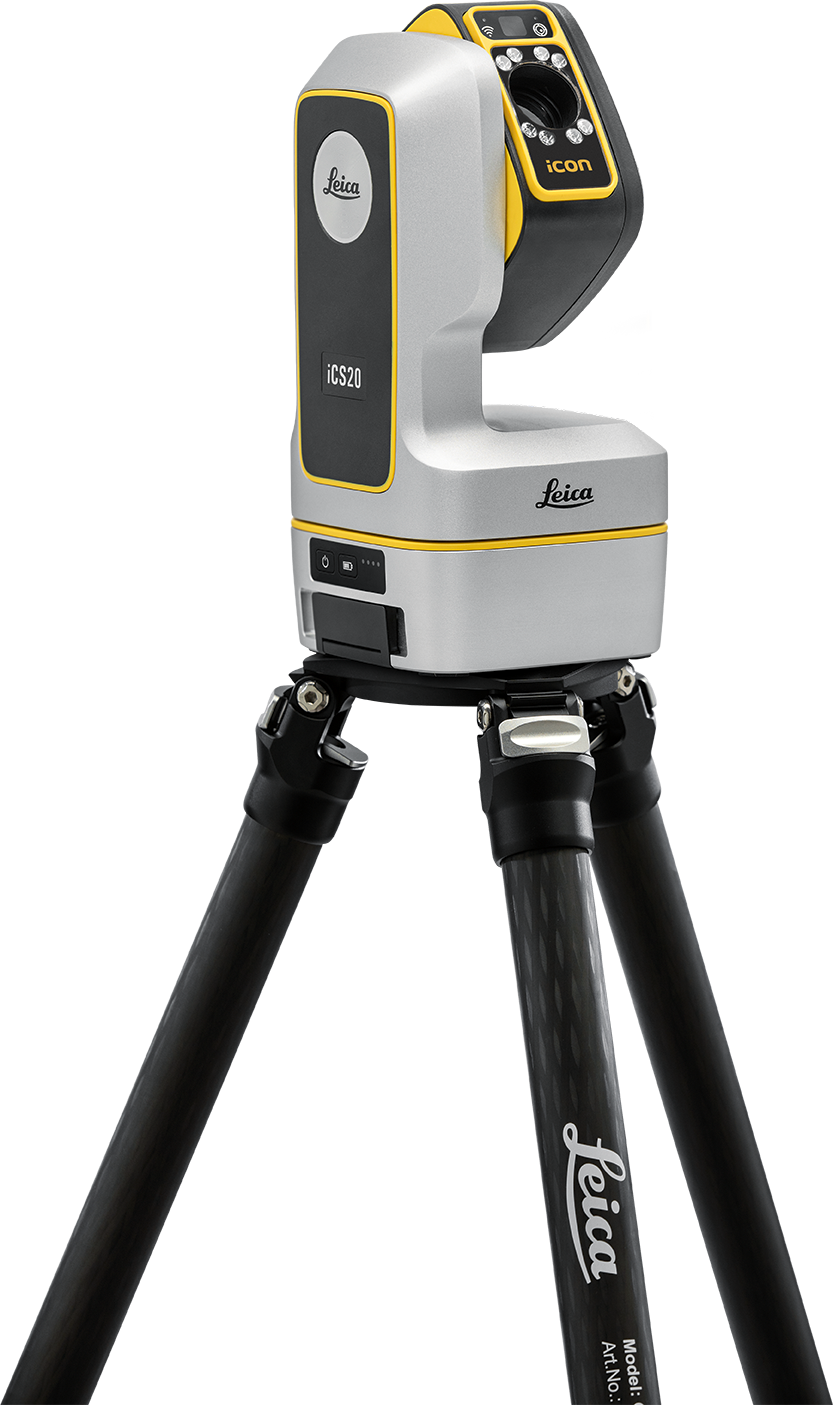

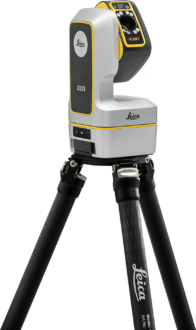

Kasutusvalmis vaid mõne sammugaTänu kompaktsele suurusele ja juhtmevabale ühenduvusele saate Leica iCON ICS20 objektile kaasa võtta, üles seada ja sellega üksi töötada - ilma teist inimest vajamata. Nutikad funktsioonid, nagu kiirkinnitusega statiiv või automaatne seadistusprotsess, tagavad seadme kasutusvalmiduse vaid mõne sammuga ja aitavad vältida vigu.
Kiire mahamärkimine ja sihtimineKaamera otsepilt on äärmiselt terav. See võimaldab Teil tahvelarvutis näha seda, mida näeb Leica iCON ICS20 ja valida täpselt mis tahes punkti. Tänu unikaalsele kiirele mootorile leiab ehitussensor selle punkti ereda sihikulaseriga väga kiiresti, lühendades mahamärkimis- ja mõõtmisprotsesse.
Joon- ja alaskaneerimineSee funktsioon lihtsustab keerukate kontuuride, näiteks uksekaarte või ebatasaste seintega ruumide jäädvustamist. Määrake mõõteala algus- ja lõpp-punkti ning mõõtmisintervalliga. Leica iCON ICS20 skaneerib mõõteala automaatselt ja pakub ülitäpseid tulemusi.
Leica vTarget - lihtne ümberpaigutamineVisuaalne sihtmärgi tuvastamine ja automatiseeritud protsess lihtsustavad oluliselt seadme ümberpaigutamist. Uued Leica vTarget'id tuvastatakse automaatselt. See säästab aega, väldib vigu ja võimaldab Teil kiiresti jätkata mahamärkimis- ja mõõtmisülesandeid isegi pärast pausi. Samuti tagab see parima vaatevälja, kuna saate seadme alati paigutada tööala lähedusse.
Vigade ennetamineSeadme asendi aktiivne ja pidev jälgimine tuvastab automaatselt isegi väikseima liikumise ja käivitab häire. See hoiab ära ebatäpsused ja kulukad vead, võimaldades Teil töötada keskkonnasäästlikumalt.
| MÕÕTMISTÄPSUS | |
| Nurga ja kauguse kombineeritud mõõtmine (3D punkti täpsus) | |
| 10 m / 50 m | 1.0 mm / 2.5 mm |
| 100 m / 250 m (valikuline) [1] | 4.5 mm / 10.5 mm |
| Nurga täpsus (Standardhälve ISO 17123-3) | 5″ (1.54 mgon) |
| KAUGUSE MÕÕTMISE TÄPSUS | |
| Ilma reflektorita | |
| 10 m / 50 m | 1.0 mm / 1.5 mm |
| 100 m / 250 m (valikuline) [1] | 3.0 mm / 6.0 mm |
| Standardprismaga (GPR1) | |
| 50 m | 1.5 mm |
| 100 m / 250 m (valikuline) [1] | 2.0 mm / 3.5 mm |
| Helkurteibiga (GZM31) | |
| 50 m | 1.5 mm |
| 100 m / 150 m (valikuline) [1] | 2.0 mm / 2.5 mm |
| MÕÕTEULATUS | |
| Reflektorita (Valge 90% / Hall 18%) | 0.3–50.0 m (valikuline kuni 250 m) / 0.3–50.0 m (valikuline kuni 120 m) |
| vPen (CVT1) [2] | 0.7–10.0 m |
| vSphere (CVT2) | 1.5–50.0 m (Automaatne kõrguse tuvastus min 2.5 m) |
| vTarget plaat/kleebis (CVT3, CVT6) [3] | 1.2–40.0 m |
| Helkurteip (GZM31) | 1.0–50.0 m (valikuline kuni 150 m) |
| Standardprisma (GPR1) | 3.0–50.0 m (valikuline kuni 250 m) |
| Tööulatus (Horisontaalne / Vertikaalne) | 360° / 290° |
| LASER JA KAAMERA | |
| Laserkaugusmõõtja / Klass | Infrapuna laser / Klass I |
| Lasersihik / Klass | Koaksiaalne nähtav punane laser / Klass II |
| Laserpunkti suurus (10 m / 50 m) | 3.6 × 6.9 mm / 17.3 × 35.8 mm |
| Kaamera eraldusvõime | 12.33 MP |
| Vaateväli (Ülevaade On-axis) | 27.6° (diagonaal), 22.2° (horisontaal), 16.8° (vertikaal) |
| Isenivelleerumisvahemik | ±3° |
| ÜLDINE | |
| Mootori kiirus | 180°/s |
| Side | WLAN (kuni 50m), USB Type-C |
| Toide (Sisemine) | Li-Ion aku 77.76 Wh, tööaeg > 8 h |
| Kinnitus | 5/8″ kiirkinnitus |
| Kaal | 3.37 kg |
| Töötemperatuur | −20 °C kuni +50 °C |
| Kaitseklass (Vesi, tolm, liiv) | IP54 (IEC 60529) |
