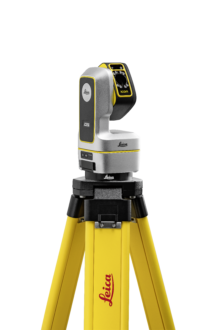

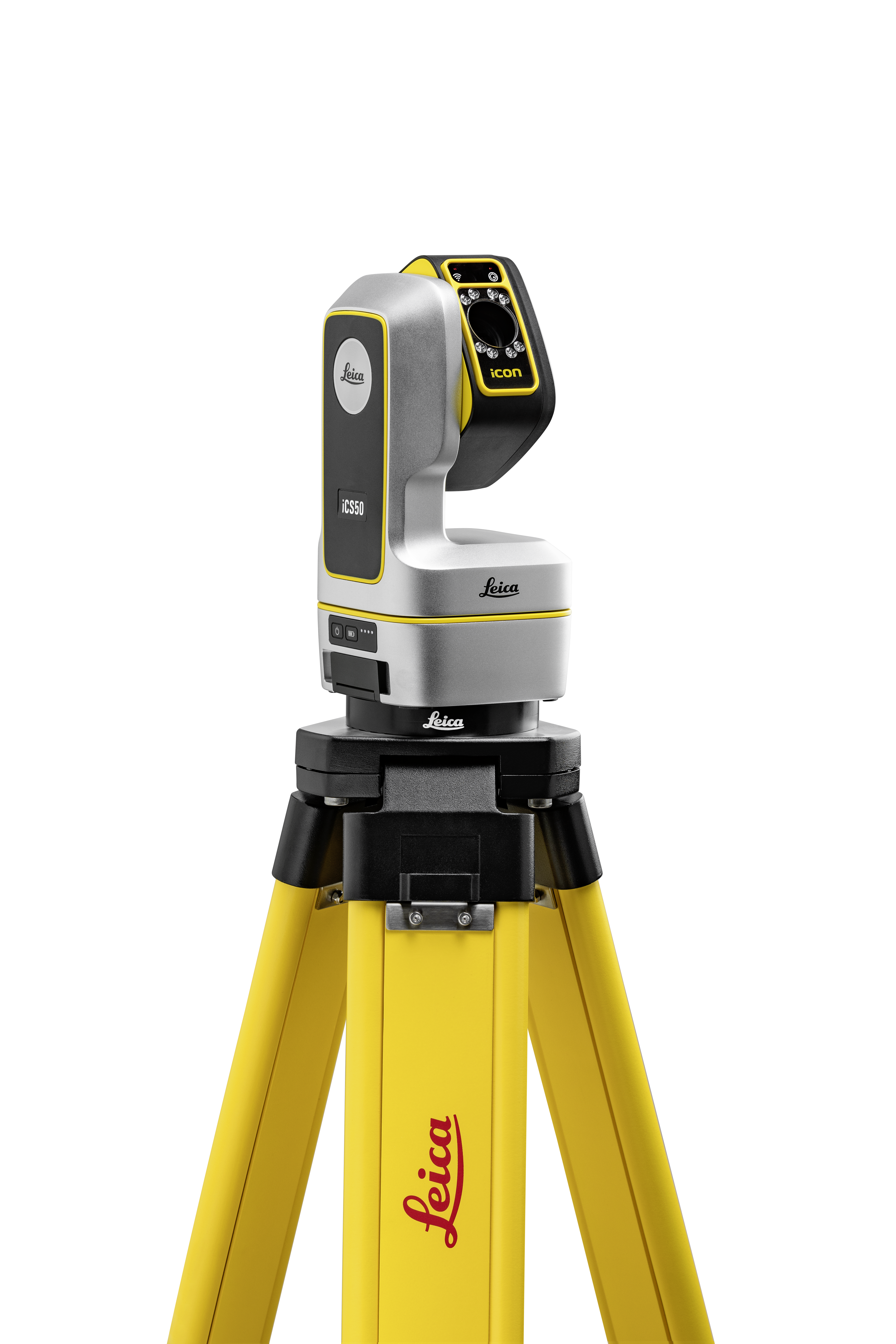

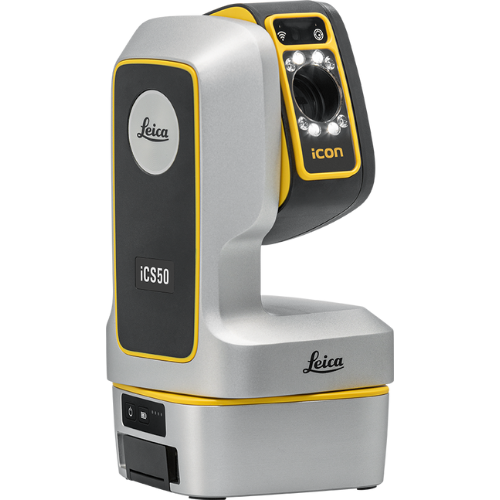

Robotiseeritud Leica iCON ICS50 on tipptasemel ehitussensor nii lihtsate kui ka keerukate mahamärkimis- ja 3D-mõõtmisülesannete täitmiseks.
Selle käsitsemist on lihtne õppida ja see on koheselt tõhusalt kasutatav.
Kombineerituna nutikate tarvikutega Leica vPole ja Leica vPen muutub see väga tootlikuks lahenduseks, kuna mahamärkimis- ja mõõtmisülesannetele kuluv aeg ning vigade risk viiakse miinimumini.
Joonte mahamärkimine
Erinevate vundamendi-, konstruktsiooni- ja välitööde jaoks
Siseseinte kipsplaatide ja isolatsiooni paigaldamise mahamärkimine
MEP-mahamärkimine
Riputuskohtade asukohad kütte-, ventilatsiooni- ja kliimaseadmete (HVAC)
ning torustike jaoks, samuti sisestused ja pilud lehtmetallitöödeks
Täisautomaatsed mahamärkimisrutiinid
Punktid põrandal või laes ning jooned torude seinaläbiviikude jaoks
Teostusmõõdistused koos kõigi detailidega siseviimistluse jaoks
Nt köögimööbli ehitus, treppide ehitus, akende ja uste paigaldus
Digitaalsete šabloonide loomine
Töötasapindade, taustaplaatide jne jaoks (sh nihked, kumerused ja väljalõiked)
Ühe inimesega opereerimine vähendab personalivajadust ja suurendab tootlikkust
Lihtsustatud mõõtmis- ja mahamärkimisprotsess tänu visuaalsele mõõtmistehnoloogiale
Kiiresti kasutusvalmims tänu automaatsele seadistusprotsessile
Lihtne ümberpaigutamine Leica vTarget’ite abil
Leica vPole visuaalse sihtmärgi jälgimise, automaatse kalde kompenseerimise
ja automaatse kõrguse tuvastamisega punktide veelgi kiiremaks mahamärkimiseks
Leica vPen, unikaalne juhtmevaba mõõtepliiats digitaalsete šabloonide loomiseks
Kiire ja tõhus andmete kogumine koos kõigi detailidega siseviimistluse jaoks
Lasertehnoloogia ja Leica vPole’i või vPen’i paindlik kasutamine
Lihtsasti kasutatav, valdkonnaspetsiifiline Leica iCON trades tarkvara,
mis tagab tõhusad töövood, sujuva andmevoo ja selge dokumentatsiooni
Kasutusvalmis vaid mõne sammugaLeica iCON ICS50 on tipptasemel kompaktne robotsensor, mille saab objektile kanda, üles seada ja mida saab kasutada vaid üks inimene. Nutikad funktsioonid, nagu kiirkinnitusega statiiv ja automaatne seadistusprotsess, tagavad selle kasutusvalmiduse vaid mõne sammuga, säästes Teie aega ja vältides kulukaid vigu.
Kiire mahamärkimine ja sihtimineKaamera otsepilt pakub äärmiselt teravaid pilte. See võimaldab Teil tahvelarvutis näha seda, mida näeb Leica iCON ICS50, mis tähendab, et saate täpselt valida mis tahes punkti. Tänu unikaalsele kiirele mootorile leiab ehitussensor selle punkti väga kiiresti, lühendades mahamärkimis- ja mõõtmisprotsesse.
Leica vPole - märkige maha rohkem punkteUnikaalne visuaalne sihtmärgi jälgimine on väga töökindel ja tagab, et Leica iCON ICS50 püsib alati ühenduses Leica vPole'iga. Samuti kompenseerib see automaatselt varda kallet ja tuvastab automaatselt varda kõrguse. See võimaldab Teil maha märkida oluliselt rohkem punkte, sealhulgas varjatud punkte. Samal ajal on Leica vPole väga kerge ja seetõttu mugav käsitseda.
Leica vPen - ideaalne digitaalseks šabloonimiseksSee unikaalne juhtmevaba mõõtepliiats on väga mitmekülgne ja äärmiselt täpne (± 1 mm täpsus 10 m kaugusel). Saate seda kasutada mis tahes pinna, sealhulgas klaasi mõõtmiseks, puudutades lihtsalt punkti, mida soovite mõõta. Samuti võimaldab see mõõta servi ilma tähiseid paigaldamata. Unikaalne visuaalne sihtmärgi jälgimine tagab, et Leica iCON ICS50 püsib alati ühenduses Leica vPen'iga.
Leica vTarget - lihtne ümberpaigutamineVisuaalne sihtmärgi tuvastamine ja automatiseeritud protsess lihtsustavad oluliselt seadme ümberpaigutamist. Uued Leica vTarget'id tuvastatakse automaatselt. See säästab aega, väldib vigu ja võimaldab Teil kiiresti jätkata mahamärkimis- ja mõõtmisülesandeid isegi pärast pausi. Samuti tagab see parima vaatevälja, kuna saate seadme alati paigutada tööala lähedusse.
Suur paindlikkusLeica iCON iCS50 ühendab lasertehnoloogia eelised Leica vPole'i ja Leica vPen'i eelistega. Lihtsalt lülituge ühelt meetodilt teisele, olenevalt sellest, kumb toetab Teie mahamärkimis- või mõõtmisvajadusi kõige paremini.
Vigade ennetamineSeadme asendi aktiivne ja pidev jälgimine tuvastab automaatselt isegi väikseima liikumise ja käivitab häire. See hoiab ära ebatäpsused ja kulukad vead.
| MÕÕTMISTÄPSUS | |
| Nurga ja kauguse kombineeritud mõõtmine (3D punkti täpsus) | |
| 10 m / 50 m | 1.0 mm / 2.0 mm |
| 100 m / 250 m (valikuline) [1] | 3.5 mm / 8.0 mm |
| Nurga täpsus (Standardhälve ISO 17123-3) | 3″ (0.93 mgon) |
| KAUGUSE MÕÕTMISE TÄPSUS | |
| Ilma reflektorita | |
| 10 m / 50 m | < 1.0 mm / 1.5 mm |
| 100 m / 250 m (valikuline) [1] | 3.0 mm / 6.0 mm |
| Standardprismaga (GPR1) | |
| 50 m | 1.5 mm |
| 100 m / 250 m (valikuline) [1] | 2.0 mm / 3.5 mm |
| Helkurteibiga (GZM31) | |
| 50 m | 1.5 mm |
| 100 m / 150 m (valikuline) [1] | 2.0 mm / 2.5 mm |
| MÕÕTEULATUS | |
| Reflektorita (Valge 90% / Hall 18%) [1] | 0.3–250.0 m / 0.3–120.0 m |
| vPen (CVT1) | 0.7–10.0 m |
| vSphere (CVT2) | 1.5–50.0 m (Automaatne kõrguse tuvastus min 2.5 m) |
| vTarget plaat/kleebis (CVT3, CVT6) [2] | 1.2–40.0 m |
| Helkurteip (GZM31) [1] | 1.0–150.0 m |
| Standardprisma (GPR1) [1] | 3.0–250.0 m |
| Tööulatus (Horisontaalne / Vertikaalne) | 360° / 290° |
| LASER JA KAAMERA | |
| Laserkaugusmõõtja / Klass | Infrapuna laser / Klass I |
| Lasersihik / Klass | Koaksiaalne nähtav punane laser / Klass II |
| Laserpunkti suurus (10 m / 50 m) | 3.6 × 6.9 mm / 17.3 × 35.8 mm |
| Kaamera eraldusvõime (Ülevaade / On-axis / Fish-eye) | 12.33 MP / 12.33 MP / 13.13 MP |
| Vaateväli (Ülevaade) | 27.6° (diag), 22.2° (hor), 16.8° (vert) |
| Vaateväli (On-axis) | 7.5° (diag), 6.0° (hor), 4.5° (vert) |
| Vaateväli (Fish-eye) | ~200° (ringikujuline) |
| Isenivelleerumisvahemik | ±3° |
| ÜLDINE | |
| Mootori kiirus | 180°/s |
| Side | WLAN (kuni 50m), USB Type-C |
| Toide (Sisemine) | Li-Ion aku 77.76 Wh, tööaeg > 8 h |
| Kinnitus | 5/8″ kiirkinnitus |
| Kaal | 3.37 kg |
| Töötemperatuur | −20 °C kuni +50 °C |
| Kaitseklass (Vesi, tolm, liiv) | IP54 (IEC 60529) |
