Nova MS60

Leica Nova MS60, maailma esimene iseõppiv MultiStation, võimaldab teil teha kõiki mõõdistustöid ühe seadmega.

MS60 on skaneeriv tahhümeeter, mis võimaldab sensorite ühendamise ja automaatika abil koguda täielikke andmeid üksikpunktide ning suurte alade kohta. See on sujuvalt integreeritud Leica mõõdistustarkvaraga nii välitöödel kui ka kontoris, et saaksite oma töö kiiresti kohapeal lõpetada ja pakkuda mitmesuguseid kõrge väärtusega väljundeid.

Küsi Lisainfot

The new Leica Nova MS60 MultiStation 2020

Kõrgetasemeline tahhümeeter

Suure täpsusega nurga- ja kaugusmõõtmised, vastupidav disain ning lihtsasti kasutatavad rakendused. Täiustatud automaatsed funktsioonid nagu Dynamic Lock ja Autoheight ning iseõppivad ATRplus funktsioonid suurendavad MS60 tõhusust isegi kõige keerulisemates tingimustes.

3D laser-skaneerimine

Skaneerige kuni 30 000 punkti sekundis (Hz), et oma töö kiiresti lõpule viia ja saada tihedad skaneerimisvõrgud. MS60-l on optimeeritud skaneerimisrajad, sealhulgas seniitskaneerimine, mis aitab oluliselt vähendada kogu skaneerimisaega.

GNSS-ühendus

GNSS on täielikult integreeritud töövoogu ja andmestruktuuri, võimaldades otsest georeferentseerimist ja suuremat paindlikkust välitöödel.

Digitaalne pildistamine

Digitaalse pildinduse tehnoloogia, sealhulgas ülevaade ja 30-kordse suurendusega teleskoopkaamera, võimaldab täpset pildipõhist mõõdistamist nii instrumendi juures kui ka kaugelt ning sisaldab ka ulatuslikku pildidokumentatsiooni.

Tavapärane mõõdistamine ja palju enamat. Tutvuge viisidega, kuidas meie skaneeriv tahhümeeter võimaldab mõõdistusülesandeid ja väljundeid mitmesugustel objektidel ja ehitistel.

Pinnad ja mahud ehituses ja kaevandamises, pinnasehunnikud ja puistangud, digitaalse maapinna mudeli (DTM) loomine ja pindade kontroll, materjali paksus, lõhke-esised ja maapinna tasemed
Keerukate ehitiste ja objektide analüüs tööstus-, mere- ja taristuprojektides: mõõtmete kontroll, teostusmõõdistamine ja dokumenteerimine
Hoonete ja rajatiste mõõdistamine: sildade seisukorr ja gabariidi analüüs, BIM ja teostusmõõdistamine
Fassaadid, kõrgused ja muinsuskaitselised objektid: traditsiooniliste väljundite, näiteks 2D-kaartide või 3D-mudelite, loomine

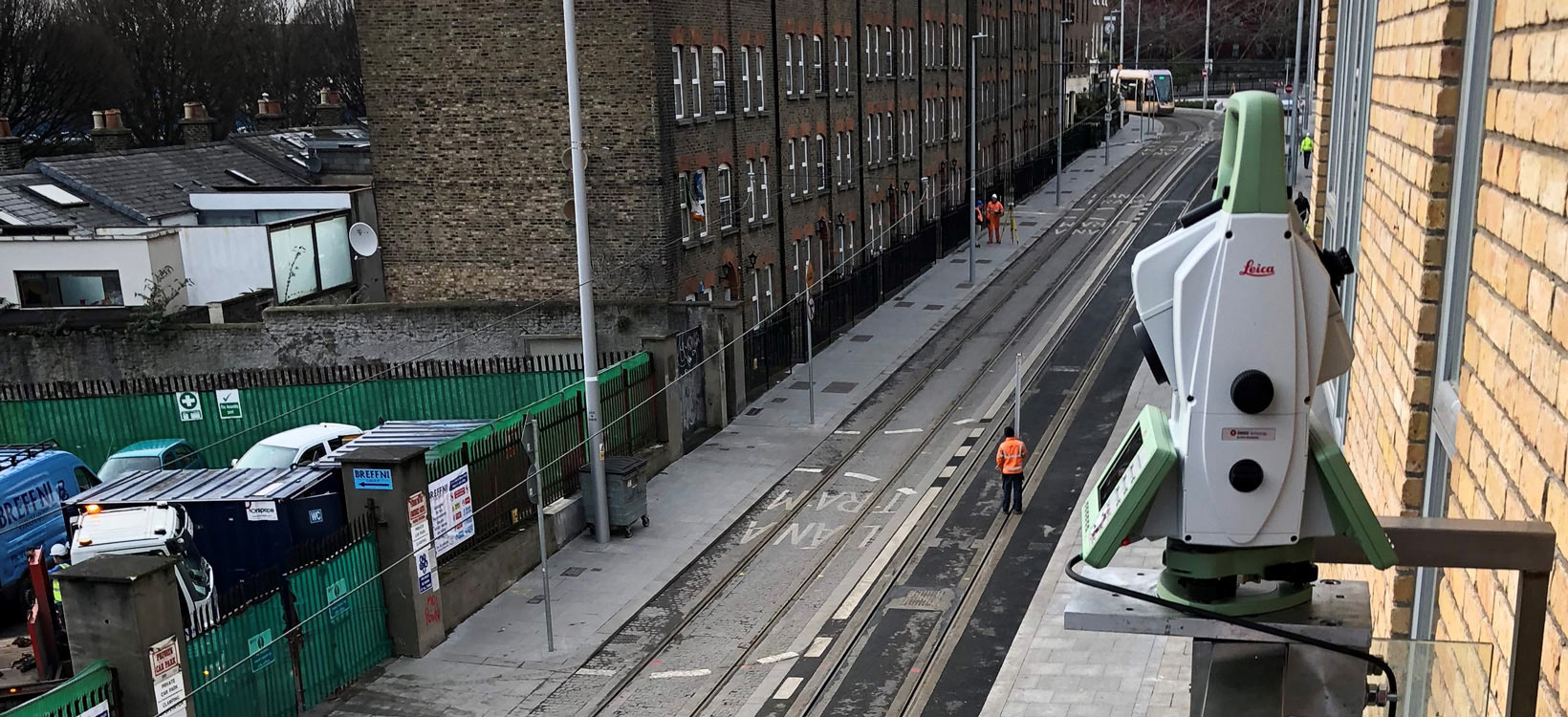

Ehitiste ja maapinna deformatsioonide seire: automaatsed või perioodilised mõõtmised hoonetel, transporditaristul, looduslikel ohtudel, tammidel ja muudel objektidel

Leica Captivate – MS60 pardatarkvara lihtsasti kasutatavate rakendustega, mis katavad kõik mõõdistustööd. Sisaldab ka mitmesuguseid tööriistu skaneerimistööde optimeerimiseks, näiteks Inspect Surface rakendust ja palju muud.
Leica Infinity – intuitiivne mõõdistuse kontoritarkvara, mis võimaldab sujuvat andmeedastust MS60-st kontorisse, et andmeid hallata, töödelda, analüüsida ja kontrollida nende kvaliteeti
Leica GeoMoS – automaatne deformatsiooniseire tarkvara, mis pakub liikumise analüüsi, aruandeid ja teavitusi
Leica Cyclone – punktpilvede töötlemise, haldamise, koostöö ja visualiseerimise tarkvara
Leica Cloudworx – CAD-lisad, mis võimaldavad tõhusalt töötada suurte punktpilvedega otse teie valitud CAD-süsteemis
Täiendavad Hexagoni paketid ja valitud partnertarkvara

NURGA MÕÕTMINE
Täpsus [1] Hz ja V
Absoluutne, pidev, neljakordne	1″ (0.3 mgon)
KAUGUSE MÕÕTMINE
Ulatus [2] / Täpsus / Mõõteaeg
Prisma (GPR1, GPH1P) [2,3,5]	1.5 m kuni >10 000 m / 1 mm + 1.5 ppm / tavaliselt 1.5 s
Üksik (ükskõik milline pind) [2,4,5,6]	1.5 m kuni 2 000 m / 2 mm + 2 ppm / tavaliselt 1.5 s
Mõõtmistehnoloogia
Wave Form Digitising	Koaksiaalne nähtav punane laser, punktisuurus 8 mm x 20 mm @ 50 m
SKANEERIMINE
Skaneerimiskiirus / Maksimaalne skaneerimiskiirus
30.000 Hz	30 000 punkti sekundis
Maksimaalne tööulatus [7] / Müraulatus (1 sigma)
30 kHz režiim	60 m / 3 mm @ 50 m
8 kHz režiim	150 m / 1.5 mm @ 50 m
1 kHz režiim	300 m / 1.0 mm @ 50 m
1 Hz režiim	1 000 m / 0.6 mm @ 50 m
Skaneerimisandmed	3D punktipilv, mis sisaldab tõelist värvi, intensiivsust ja signaali-müra andmeid
Skaneerimise kestus
Täiskupli skaneerimine 400 gon x 155 gon	Resolutsioon 50 mm @ 15 m, kestus 12 min
Ribaskaneerimine 400 gon x 50 gon	Resolutsioon 12.5 mm @ 50 m, kestus 45 min
DIGITAALNE PILDINDUS
Ülevaate- ja teleskoopkaamera
Eraldusvõime / Kaadrisagedus	5 MPx CMOS / kuni 20 fps
Vaateväli (ülevaade / teleskoop)	19.4° / 1.5°
MOOTORTEHNIKA
Piezo tehnoloogial põhinevad otseajamid
Pöörlemiskiirus / Ümberpööramisele kuluv aeg	Maksimaalselt 400 gon (360°) sekundis / tavaliselt 2.9 s
AUTOMAATNE SIHTIMINE – ATRplus
Sihtmärgi sihtimisulatus [2] / Sihtmärgi lukustusulatus [2]
Ümarprisma (GPR1, GPH1P)	1 500 m / 1 000 m
360° prisma (GRZ4, GRZ122)	1 000 m / 1 000 m
Täpsus [1,2] / Mõõteaeg
ATRplus nurga täpsus Hz, V	1″ (0.3 mgon) / tavaliselt 2.5 s
POWERSEARCH
Tööulatus / Otsinguaeg
360° prisma (GRZ4, GRZ122)	300 m / tavaliselt 5 s
JUHTVALGUS (EGL)
Tööulatus / Täpsus	5 – 150 m / tavaliselt 5 cm @ 100 m
ÜLDINE
Operatsioonisüsteem / Välitarkvara	Windows EC7 / Leica Captivate ja selle rakendused, toetab kohapealseid ja reaalajas otsuseid
Protsessor	TI OMAP4430 1 GHz kahetuumaline ARM Cortex-A9 MPCore
Automaatteravustamisega teleskoop
Suurendus / Teravustamisulatus	30 x / 1.7 m kuni lõpmatuseni
AutoHeight moodul
Kauguse täpsus	1.0 mm (1 sigma)
Kauguse ulatus	0.7 m kuni 2.7 m
Ekraan ja klaviatuur
5″ WVGA värviline puutetundlik ekraan mõlemal küljel	37 klahvi, taustvalgustus
Käsitlemine	3x lõpmatut ajamit, 1x Servofocus ajamit, 2x Autofocus klahvi, kasutaja määratav SmartKey
Toitehaldus
Vahetatav liitiumioonaku	Kuni 9 h, sisemine laadimisvõimekus
Andmete salvestus
Sisemälu / Mälukaart	2 GB / SD-kaart 1 GB või 8 GB
Liidesed	RS232, USB, Bluetooth ®, WLAN
Kaal
MultiStation koos akuga	7.7 kg
Keskkonnanõuded
Töötemperatuur	−20 °C kuni +50 °C
Tolmu- ja veekaitse (IEC 60529) / Tugev vihmasadu	IP65 / MIL-STD-810G, meetodid 506.5 I ja 507.5
Niiskus	95%, mittekondenseeruv

[1] Standardhälve ISO 17123-3
[2] Pilves ilm, udu puudub, nähtavus umbes 40 km, kuumavirvendus puudub
[3] 1.5 m kuni 3 000 m 360° prismade puhul (GRZ4, GRZ122)
[4] Objekt varjus, taevas pilves, Kodak Gray Card (90% peegeldav)
[5] Standardhälve ISO 17123-4
[6] Kaugus > 500 m, täpsus 4 mm + 2 ppm, mõõteaeg tavaliselt 4 s
[7] Objekt varjus, taevas pilves, katkematu nähtavus, staatiline sihtobjekt, Kodak Gray Card (90% peegeldav)
