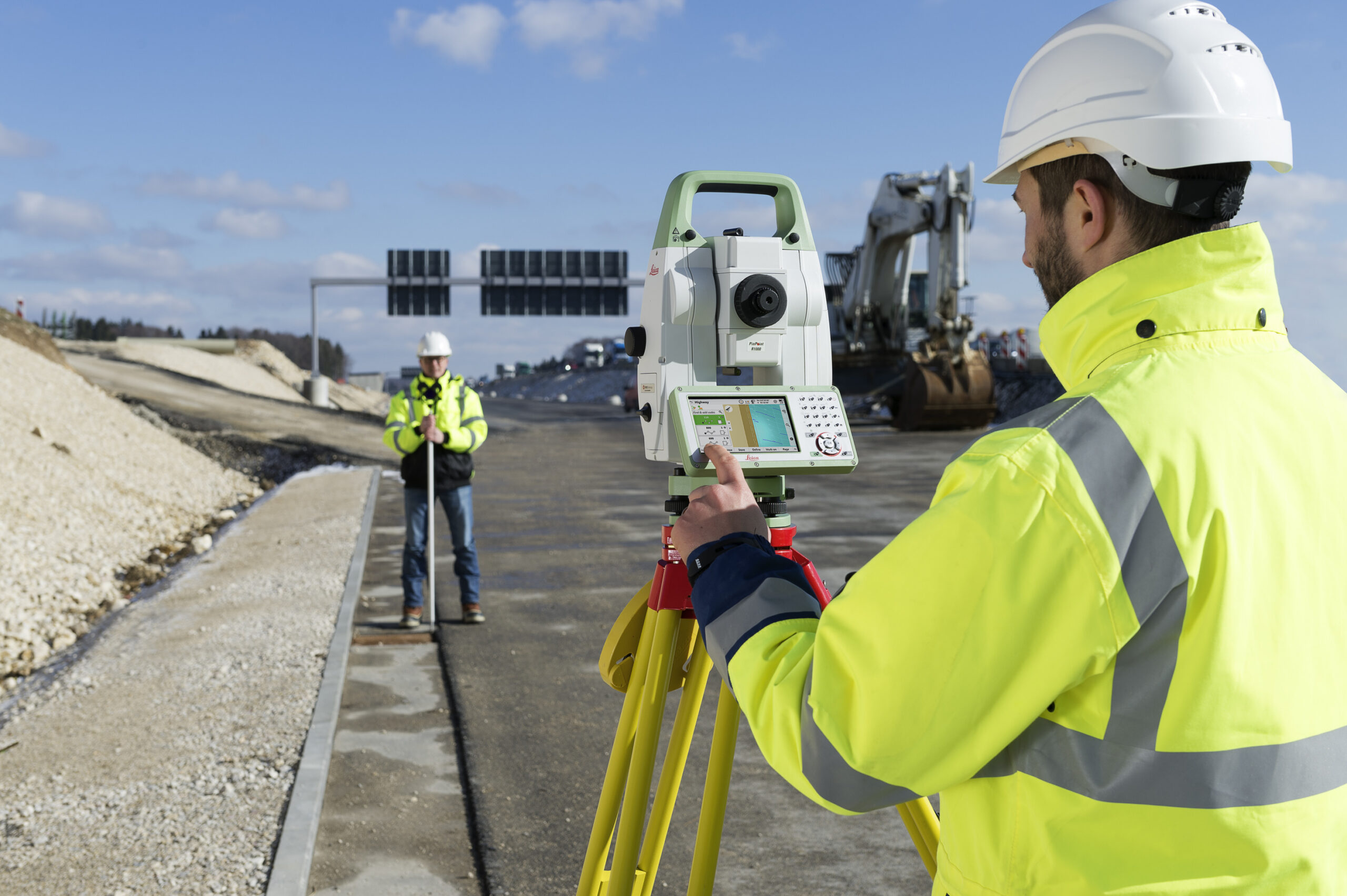

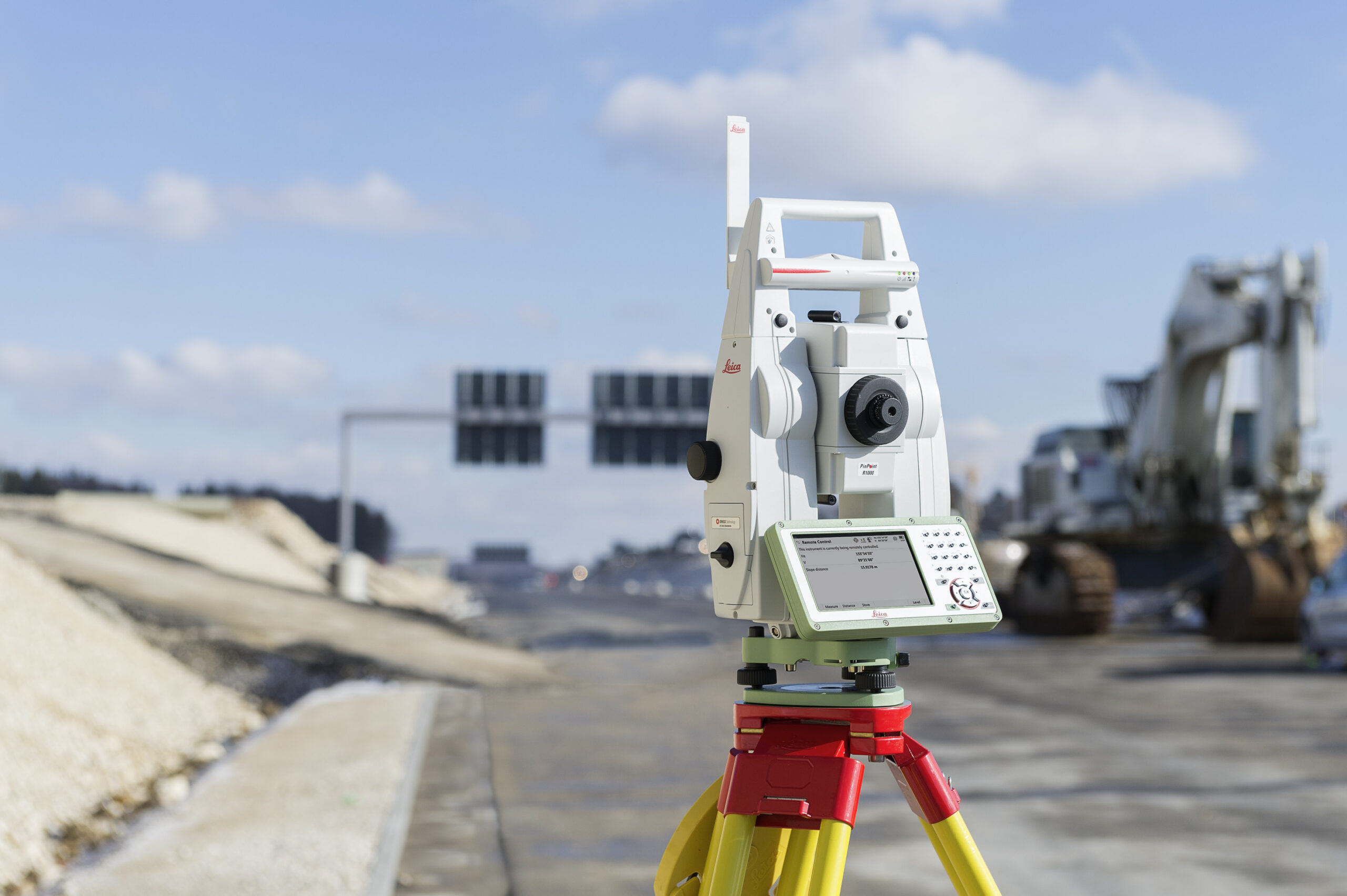

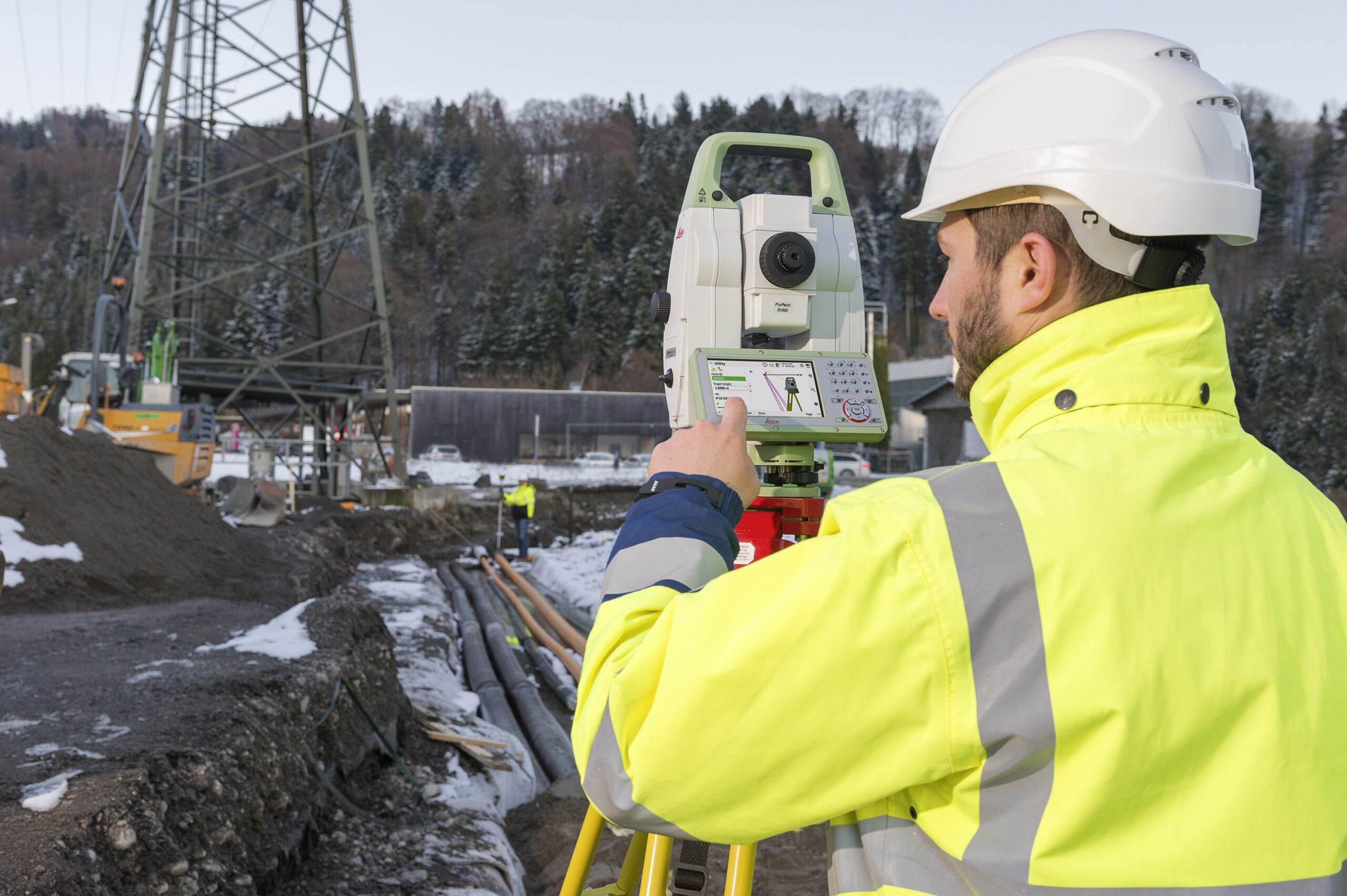

Mõnikord on vaja, et Teie instrument kasvaks koos Teie projektidega. Leica TS13 annab Teile võimaluse alustada kahe inimese režiimiga ja täiustada instrumenti järk-järgult robot-tahhümeetriks.
Teie otsustate, millal seda uuendada – võite valida teise klaviatuuri, lisada lukustuse liikuva sihtmärgi jälgimiseks või lisada robotfunktsioon SpeedSearch ja juhtpuldi ühendatavuse raadiokäepideme kaudu.
TS13 on varustatud AutoHeight funktsiooniga, mis aitab Teil seadistada instrumenti veavabalt.
| NURGA MÕÕTMINE | ||
| Täpsus Hz ja V
Standardhälve ISO 17123-3 |
Absoluutne, jätkuv, diameetriline | 1″ (0.3 mgon) 2″ (0.6 mgon) 3″ (1 mgon) 5″ (1.5 mgon) |
| KAUGUSE MÕÕTMINE | ||
| Töömaa
Pilves, uduta, nähtavus umbes 40 km, soojuskiirguse puudumine |
Prisma (GPR1, GPH1P)
0.9 m kuni 2000 m 360° prismade puhul (GRZ4, GRZ122) |
0.9 m kuni 3500 m |
| Mitte prisma / Ükskõik mis pind
Objekt varjus, pilves taevas, Kohak Gray Card (90% peegeldav) |
R500: 0.9 m kuni >500 m R1000: 0.9 m kuni >1000 m |
|
| Täpsus / Mõõtmisaeg | Üksik (prisma)
Pilves, uduta, nähtavus umbes 40 km, soojuskiirguse puudumine Standardhälve ISO 17123-4 |
1 mm + 1.5 ppm / tavaliselt 2.4 s |
| Üksik (kiire prisma)
Pilves, uduta, nähtavus umbes 40 km, soojuskiirguse puudumine Standardhälve ISO 17123-4 |
2 mm + 1.5 ppm / tavaliselt 1.5 s | |
| Üksik (ükskõik mis pind)
Pilves, uduta, nähtavus umbes 40 km, soojuskiirguse puudumine Objekt varjus, pilves taevas, Kohak Gray Card (90% peegeldav) Standardhälve ISO 17123-4 Kaugus > 500 m |
2 mm + 2 ppm / tavaliselt 2 s | |
| Laserpunkti suurus | 50 m kaugusel | 8 mm x 20 mm |
| Mõõtmistehnoloogia | Süsteemianalüsaator | Koaksiaalne ja nähtav punane laser |
| AUTOMAATSIHTIMINE – ATR | ||
| Sihtmärgi sihtimisulatus
Pilves, uduta, nähtavus umbes 40 km, soojuskiirguse puudumine |
Tsirkulaarne prisma (GPR1, GPH1P) | 1000 m |
| 360° Prisma (GRZ4, GRZ122) | 800 m | |
| Täpsus
Standardhälve ISO 17123-3 Pilves, uduta, nähtavus umbes 40 km, soojuskiirguse puudumine Mõõtmisaeg |
ATR nurga täpsus Hz, V | 1″ (0.3 mgon) 2″ (0.6 mgon) 3″ (1 mgon) 5″ (1.5 mgon) Tavaliselt 3-4 s |
| JUHTVALGUS (EGL) | ||
| Töömaa / Täpsus | 5 – 150 m / tavaliselt 5 cm @ 100 m |
|
| ÜLDINE | ||
| Protsessor | TI OMAP4430 1 GHz kahetuumaline ARM Cortex- A9 MPCore |
|
| AutoHeight moodul automaatseks seadme kõrguse mõõtmiseks |
Kauguse täpsus | 1.00 mm (1 Sigma) |
| Kaugusvahemik | 0.7 m kuni 2.7 m | |
| Toitejuhtimine | Vahetatav liitium-ioonaku | Tööaeg kuni 8h |
| Välitarkvara | Leica Captivate koos rakendustega | Töötab välitöödeks mõeldud juhtpuldil |
| Andmekogu | Sisemälu 2 GB | Välitöödeks mõeldud juhtpuldil |
| SD-kaart 1 GB või 8 GB |
||
| Liidesed | RS232 USB Bluetooth WLAN |
|
| Kaal | Tahhümeeter koos akuga | 5.0 kg |
| Keskonnaspesifikatsioonid | Töötemperatuuri vahemik | -20°C kuni +50°C |
| Tolm Vesi (IEC 60529) Niiskus |
IP55 95%, mittekondenseeruv |
| KLAVIATUURINÄIDIK (VALIKULINE) | ||
| Klaviatuur koos ekraaniga | I ja II nägu valikuline | 5″ WVGA Värviline Puutetundlik 25 klahvi Valgustus |
| Operatsioonisüsteem Välitarkvara |
Windows EC7 / Leica Captivate koos rakendustega | Töötavad TS13 seadmel |
| Andmesalvestus | Sisemälu 2 GB |
TS13 seadmes |
| SD-kaart 1 GB või 8 GB |
||
| Kaal | Tahhümeeter koos akuga | 5.3 kg |
| SIHTMÄRGI LUKUSTUS (VALIKULINE) | ||
| Sihtmärgi lukutuskaugus
Pilves, uduta, nähtavus umbes 40 km, soojuskiirguse puudumine |
Ümmargune prisma (GPR1, GPH1P) | 800 m |
| 360° prisma (GRZ4, GRZ122) | 600 m | |
| ROBOOTILINE MÕÕDISTAMINE KOOS PRISMA KIIROTSINGUGA (VALIKULINE)
Saadaval ka ilma prisma kiirotsinguta |
||
| SpeedSearch töömaa / otsingu aeg | 360° prisma (GRZ4, GRZ122) | 300 m / tavaliselt 7 s |
| Robootiline töömaa kaugseire Bluetoothiga | Kuni CS20 sisemise pikamaalise Bluetoothini | 500 m |
| CTR20 laienduspaketini | 1000 m |
